Technische Daten

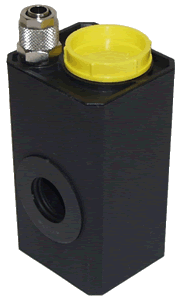

AGB-O-Matic Ausgleichsbehälter für EHEIM 1046/48 (powered by innovatek)

Übersicht:

Der AGB-O-Matic dient zum einfachen Befüllen und Entlüften eines Wasserkühlsystems. Er wird direkt auf die EHEIM Pumpen aufgesteckt und stellt ein Wasser Reservoir zur Verfügung, aus dem die Pumpe direkt und absolut blasenfrei ansaugen kann.

Trotz der kompakten Bauform von etwa 50x56x120mm (lxbxh) stellt er ein grosses Füllvolumen zur Verfügung.
Der Tank ist natürlich absolut dicht und somit 100% transportsicher.

Befüllt wird das Wasserkühlsystem nach der Montage durch die Einfüllöffnung an der Oberseite. (gelber Deckel)

Der AGB-O-Matic besteht aus glasfaserverstärktem Spezialkunststoff, ist sehr kompakt und optimal auf die Eheim Pumpen 1046 und 1048 abgestimmt.

Standardmässig ist der Rücklauf mit einer 8x1 Einschraubverschraubung ausgerüstet.
Durch das 1/4" Gewinde ist er aber auch mit diversen weiteren Anschlüssen bestückbar und somit variabel mit diversen Schlauchdurchmessern kombinierbar.

Durch die spezielle Anordnung des Rücklaufes und die interne Strömungsgeometrie des AGB-O-Matic saugt die Pumpe absolut blasenfrei an und das System wird sehr schnell und effektiv entlüftet.

Technische Daten :

• Gewicht: 110g
• Material: glasfaserverstärkter Spezialkunststoff

• Grösse (ohne Pumpe): (lxbxh) 50x56x120 mm
• passend für EHEIM 1046 und 1048
• standardmässig bestückt mit 8x1 Verschraubung - gerade

Montage:

Der AGB-O-Matic wird genauso wie ein herkömmlicher Ausgleichsbehälter montiert.
Die Pumpe wird wie unten links abgebildet demontiert und der Tank mit einer Drehbewegung (im Uhrzeigersinn) gerade auf den Anschlusstutzen der Pumpe bis zum Anschlag aufgesteckt. Durch Anfeuchten der Doppeldichtung im Ausgleichsbehälter wird dies noch vereinfacht. Den Tank (hier im Bild der "kleine Bruder" des AGB-O-Matic) so montieren, dass er - wie rechts abgebildet - zur Pumpe ausgerichtet ist. Die Doppeldichtung verankert den Tank bombenfest und absolut dicht auf der Pumpe.
