Technische Daten

innovatek Fan-O-Matic© HighEnd Fancontroller

Übersicht:

Der innovatek Fan-O-Matic HighEnd Fancontroller ist die ultimative Steuerzentrale für den PC. Er kann unabhängig voneinander 4 Lüfter manuell oder vollkommen automatisch und stufenlos steuern. Weiterhin verfügt er u.a. über 6 Sensoren-Eingänge z.B. für Temperaturfühler und 2 Schaltausgänge.

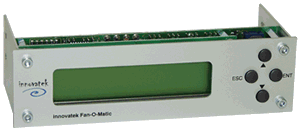

Die edle Ausführung und die mattierte Aluminiumfront unterstützen den hochwertigen Eindruck. Die Bedienknöpfe erlauben einen einfachen und direkten Zugriff auf zahlreiche Funktionen sowie den Abruf der Anzeigewerte wie z.B. der aktuelle Lüfterstatus oder die Temperaturen der Sensoren.

Features:

Der innovatek Fan-O-Matic verfügt über folgende Features und Ausstattungsmerkmale, welche alle sowohl direkt am Controller als auch über die beigefügte Windows-Software gesteuert und überwacht werden können.

Lüfterausgänge:

• vier unabhängige Lüfteranschlüsse mit Drehzahlerfassung
• alle Lüfterkanäle sind manuell oder automatisch per Lüfter-Regelautomatik steuerbar
• jeder Lüfter ist durch einen von sechs frei wählbaren Temperaturensensoren regelbar (diese Zuordung erfolgt per Software und kann auch nachträglich leicht geändert werden)
• konfigurierbar für innovatek Flow-O-Matic (optional) und FlowMeter (optional) zur Überwachung bzw. Messung des Wasserdurchflusses in einem Wasserkühlsystem

• schnelle Ein- und Ausschaltung der angeschlossenen Lüfter per Knopfdruck

• zuschaltbarer Startboost (zum besseren Starten wird der Fan ~2 sec. mit 12 Volt angesteuert und dann auf die eingestellte Lüfterspannung geregelt)

• auf einen Lüfterdefekt sind verschiedene Reaktionen programmierbar (Alarmsignal, Meldung, Aktivierung der Schaltausgänge usw.)

• frei programmierbare Klartextanzeige der Einbaustelle der Sensoren und der Lüfter (z.B. Radiator - NUR duch die Windows Software programmierbar)

• belastbar bis ca. 12 Watt pro Kanal

• analoge und stufenlose Spannungsregelung der Lüfter, keine PWM-Störungen

• Drehzahlmessung in allen Spannungsbereichen der Lüfter

• Kurzschlussschutz der Aus- und Eingänge

• zahlreiche weitere und umfangreiche Einstellmöglichkeiten


Sensoreingänge:

• Anschlussmöglichkeit für sechs Temperatursensoren

• Messbereich 10 Grad bis 100 Grad

• die flachen Sensoren können überall angebracht werden

• frei programmierbare Klartextanzeige der Einbaustelle (z.B. Radiator - NUR duch die Windows Software programmierbar)

• Regeltemperatur frei einstellbar

• Alarmtemperatur frei einstellbar

• Unterschiedliche Reaktionen auf Überschreitung der Alarmtemperatur programmierbar (Alarmsignal, Meldung, Aktivierung der Schaltausgänge usw.)


Sonstiges:

• durch integrierten Micro-Controller unabhängig vom PC. Der Fan-O-Matic arbeitet vollkommen eigenständig. Die Windows Software wird daher nur zur Programmierung des Fan-O-Matic benötigt.
• Der Fan-O-Matic kann weiterhin als Display verwendet und von einer LCD-Treiber Software angesteuert werden.
  Kompatibel zum Fan-O-Matic ist die Software LCDMax. Nähere Infos finden Sie unter: www.lcdmax.de
  (verfügbar ist u.a. auch ein OCX-Control zur Anzeige verschiedener Texte und zur Reaktion auf Tastenbetätigungen, z.B. Anzeige und Steuerung von WinAmp)

• großes 20x2 Zeichen Display mit programmierbarer Hintergrundbeleuchtung für gute Ablesbarkeit

• übersichtliche 4-Tasten Bedienung

• Fansignalsimulation zum Mainboard - im Fehlerfall abschaltbar, so dass Die Überwachungsfunktion des Motherboardes erhalten bleibt

• Potentialfreier Schaltausgang der im Fehlerfall geschalten werden kann - so kann z.b. der Powertaster des PC´s geschalten (4sec) und somit der Rechner automatisch ausgeschalten werden

• 12 V Schaltausgang der im Fehlerfall geschalten werden kann - so kann z.B. ein Relais oder ein Signalgeber angesteuert werden

• serielle Schnittstelle zur Anbindung an den PC

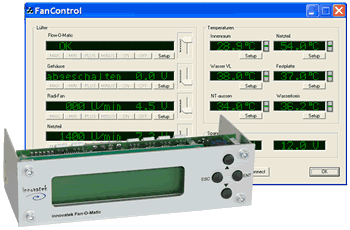

• Windows Software das zur Überwachung, Einstellung und Programmierung des Fan-O-Matic dient

• Uneingeschränkte Lüfter Controllerfunktionen beim Einsatz als Textdisplay
• einfacher und unkomplizierter Einbau

• Passt in jeden 5,25 Zoll Laufwerksschacht

• nachladbare Language-Files

Anwendung:

Das hintergrundbeleuchtete Display zeigt alle gewünschten Informationen übersichtlich und exakt an.

Der Fan-O-Matic kann beispielsweise den CPU Lüfter oder auch die Radiator Lüfter einer Wasserkühlung stufenlos so regeln, dass immer eine optimale Temperatur bei minimaler Drehzahl - und somit Geräuschentwicklung - der Lüfter erreicht wird. Die Regelcharakteristik und auch die Soll-Temperatur können frei eingestellt werden.

Softwareupdates und Bedienungsanleitungen:

• Fan-O-Matic Steuer-Software Rev. 2.5 (Feb. 2003) -> Download (312kb)


• Bedienungsanleitung innovatek Fan-O-Matic -> Download als pdf (136kb)
• Schnittstellenbeschreibung Displaymodus-> Download als pdf (48kb)

Lieferumfang:

Der innovatek Fan-O-Matic wird komplett vorbereitet zum Einbau in einen freien 5,25" Laufwerksschacht geliefert.
Weiterhin ist im Lieferumfang enthalten:

• Begleit CD mit Steuer-Software und Handbüchern
• ein serielles Schnittstellen Kabel zum Anschluss an den PC
• 4 Temperatur Sensoren
• 4 Schrauben zur Befestigung des Controllers im 5,25" Schacht

Sonderzubehör:

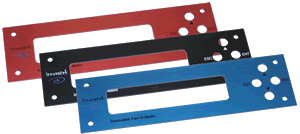

Optik: Als Sonderzubehör sind auch farbige Blenden erhältlich, um den Fan-O-Matic individuell an Ihr Gehäuse und Ihre Vorstellungen anzupassen.

• zusätzliche Temperatur Sensoren - Artikel Nummer: ZBH-500 313
• Strömungsüberwachung Flow-O-Matic - Artikel Nummer: PMP-500 210
• Durchfluss Messturbine Flow-Meter zur Messung des Wasserdurchflusses - Artikel Nummer: PMP-500 448

Hinweis:

Bitte unbedingt die Bedienungsanleitung beachten und die Programmierung des Controllers nur nach sorgfältiger Prüfung vornehmen ! Ein falsch programmierter Fan könnte die Beschädigung dieses Fans oder des gesamten Computersystems zur Folge haben.
